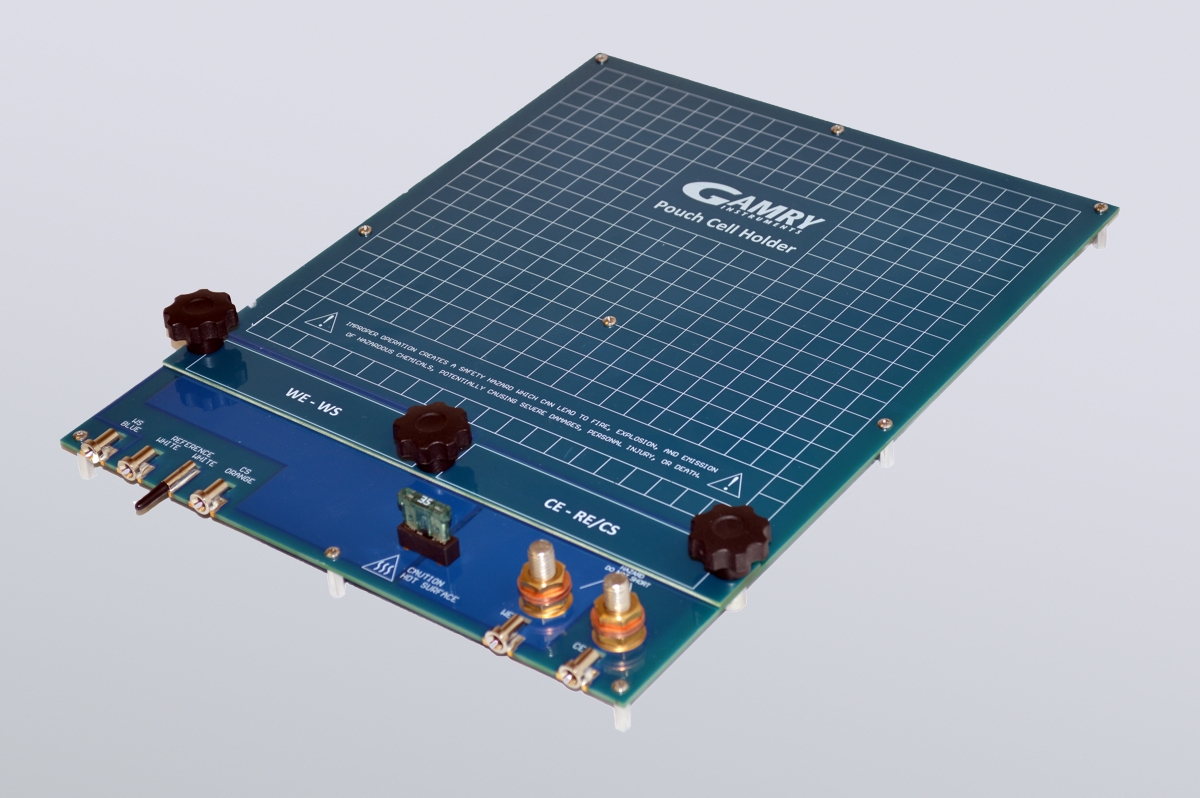

GAMRY POUCH CELL HOLDER
Hersteller Hersteller
Flexible battery holder for pouch cells to characterize different types of pouch cells with different dimensions

With the Pouch Cell Holder a variety of pouch cell types can be connected to all available Gamry Instruments systems for reproducible and reliable measurement results with a true “four-terminal Kelvin-type” contact, cycled up to 30 A and characterized in terms of impedance.

Die Batterie-Halterung für Pouchzellen erlaubt die elektrochemische Charakterisierung einer Vielzahl von Pouchzell-Typen innerhalb der Auflagefläche der Plattform von 231 mm x 229 mm. Über diese Abmessungen hinausgehende Pouchzellen können selbstverständlich auch angeschlossen und charakterisiert werden ggf. muss aber hierzu die Plattform erweitert werden.

Die Batterie-Halterung für Pouchzellen besitzt eine elektrische Kontaktierung für die beiden Batteriefahnen der zu untersuchenden Pouchzelle innerhalb vom Mindestabstand 15 mm bis zum Maximalabstand von 210 mm. Die Auflagefläche der Kontaktfahnen beträgt je Kontakt 100 mm x 20 mm. Die Stärke der Kontaktfahnen der zu untersuchenden Pouchzelle darf 2 mm nicht überschreiten.

Jeder der beiden Pouchzell-Kontakte besitzt zwei voneinander isolierte Kontakte für jeweils unabhängige Aufprägung des Stromes und der Messung der Spannung. Dieses stellt eine reproduzierbare Kontaktierung und die Vermeidung von Messfehlern durch die Kontaktwiderstände sicher. Die Auslegung der stromführenden Kontakte sowie die zugrundeliegende Leiterplatte ist für bis zu 30 A konzipiert, damit auch der Reference 3000 (AE) incl. Reference 30k Booster mit der Batterie-Halterung für Pouchzellen verwendet werden kann.

Das Standard-Zellkabel von Gamry Instruments mit seinen 4 mm Bananensteckern findet an der Batterie-Halterung für Pouchzellen entsprechende Buchsen sowie eine doppelte Aufnahme für den Anschluss der Reference-Messleitung. Hierbei kann man zwischen dem 2 mm Pin oder der 4 mm Buchse wählen und bei Benutzung der 4 mm Buchse den 2 mm Pin mit einer Gummikappe isolieren.

Die stromführenden Messleitungen können an der Batterie-Halterung für Pouchzellen entweder über das Standard-Zellkabel von Gamry Instruments mit 4 mm Bananensteckern konfiguriert oder bei Bedarf für höhere Ströme bis 30 A mit dem Stromkabel des Reference 30k Boosters an den beiden 8 mm Gewindeverschraubungen fixiert werden.

Eine 35 A Automobil-Sicherung dient zur Absicherung bei versehentlichen Kurzschlüssen und schützt die Batterie vor einem Kurzschluss. Allerdings können Batterien mit niedriger Kapazität bei Kurzschluss mit Strömen unter 35 A nicht vor Explosion oder Brand geschützt werden.
