CONCAVE HOLOGRAPHIC AND RULED GRATINGS
Hersteller Hersteller
We offer a broad range of ruled and holographic oncav diffraction gratings for your application

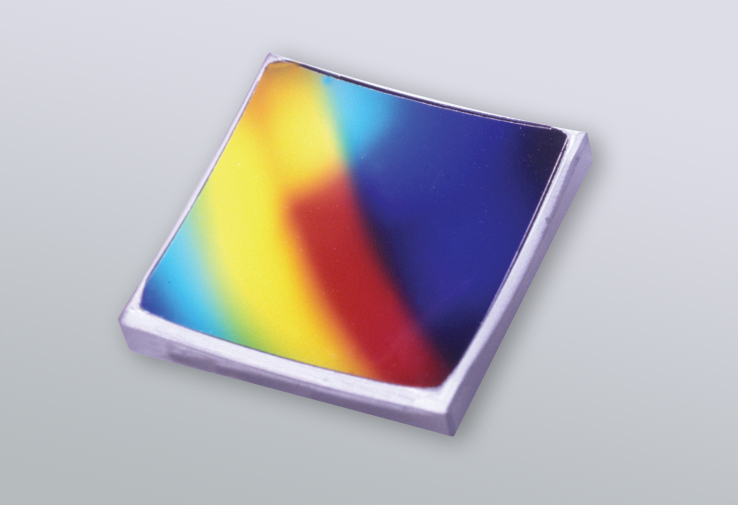

Concave diffraction gratings can do two things – diffract and focuse light. This type of grating is used for example in spectrometers with CCD detectors.

Optische Gitter oder Beugungsgitter werden in unterschiedlichen Bereichen als dispersive Elemente eingesetzt.

Der Vorteil der konkaven Beugungsgitter besteht darin, dass die durch das Gitter gebeugte Strahlung gleichzeitig noch fokussiert wird. Konkavgitter sind bei RGL sowohl als holographische als auch als geritzte Gitter verfügbar.

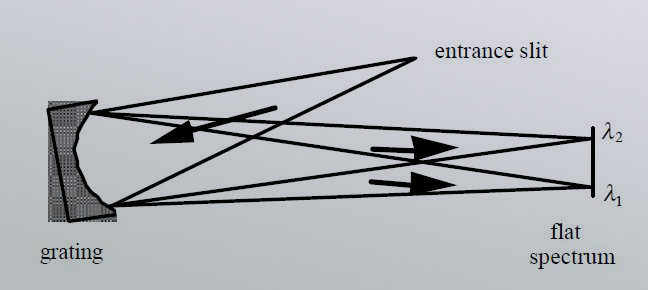

Wird der Gitteraufbau bei der Herstellung (holographisch) so korrigiert, dass die Fokusse verschiedener Wellenlängen auf einer Ebene liegen spricht man von Flat-Field Gittern. Dieses „Image“ kann dann von einem modernen Detektor Array schnell und einfach erfaßt werden. Dieser Gittertyp wird daher sehr häufig in modernen Spektrometern verbaut.

Grundsätzlich unterscheidet man zwischen geritzten und holographischen Gittern.
Die geritzten Gitter werden mechanisch geteilt, die Gitterfurchen zeichnen sich durch eine scharfe, sägezahnähnliche Geometrie aus. Die mechanische Teilung erfolgt mittels geschliffener Diamantstichel, dabei werden parallele Furchen in eine Metalloberfläche geritzt – höchste Präzision sind hier gefordert.

Die holographischen Gitter werden lithographisch hergestellt, die Gitterfurchen besitzen eine sinoidale Geometrie. Mittels zweier kohärenter Teilstrahlen eines Lasers wird in einem Photolack (auf einem Substrat) das gewünschte Interferenzmuster mit Bereichen starker und schwächerer Belichtung erzeugt. Bei der anschließenden Entwicklung wird (je nach Art des Entwicklers) einer der beiden Bereiche bevorzugt abgetragen, es entstehen „Berge und Täler“ in der Oberfläche.
