HOT DISK – OPTIONAL MEASUREMENT MODULES

Hersteller Hersteller
Optional Modules add new capabilities to your Hot Disk configuration

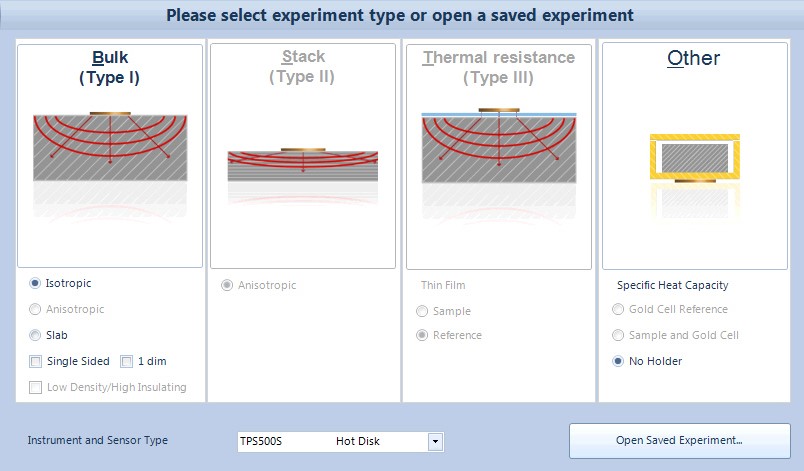

Hot Disk devices can be tailored to your testing needs also by the range of measurement modules available. These modules allow testing of samples of different geometries, thermal conductivity ranges and material types. The Isotropic Standard Module is the core, featured in all configurations, whereas the optional modules will add new capabilities to your Hot Disk configuration.

Single Side Test

verfügbar für TPS 3500, TPS 2500S, TPS 2200S, TPS 1500, TPS 500S, TPS 500 – dieses Software-Modul ist bereits in der jeweiligen Basisversion enthalten

Falls nur ein Probenstück zur Verfügung steht kann diese Probe dennoch mit der Hot Disk Technik gemessen werden. Die Verwendung eines (bekannten) Materials mit niedriger Wärmeleitfähigkeit als zweites Probenstück ermöglicht die Messung bei etwas reduzierter Genauigkeit. Diese Methode ist für alle Hot Disk Systeme – außer dem M1 – in der Basisversion bereits enthalten. Die besten Ergebnisse mit dieser Technik werden an Proben mit Wärmeleitfähigkeiten größer 1 W/mK erzielt.

One-dimensional Modul

verfügbar für TPS 3500, TPS 2500S, TPS 2200S, TPS 1500 und TPS 500S – dieses Software-Modul ist bereits in der jeweiligen Basisversion enthalten

Dieses Modul dient zur Ermittlung der Wärmeleitfähigkeit an hochleitfähigen stabförmigen Proben, es bestimmt die thermischen Größen entlang der stabförmigen Probe. Bei dieser Technik wird der Sensordurchmesser des Hot Disk Sensors entsprechend dem Durchmesser der stabförmigen Probe gewählt. Proben ab 1,5 mm Durchmesser und ab 4 mm Länge sind so meßbar.

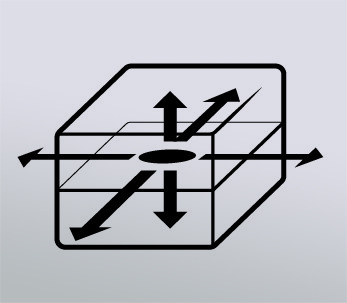

Anisotropie Modul

optional verfügbar für TPS 3500, TPS 2500, TPS 2200S, TPS 1500

Das Anisotropie-Modul erlaubt die richtungsabhängige Bestimmung von Wärmeleitfähigkeit und Temperaturleitfähigkeit. Diese werden axial (durch die Ebene der Probe) und radial (in der Ebene der Probe) bestimmt. Für den Einsatz dieser Technik ist die Kenntnis der Wärmekapazität erforderlich. Ist diese nicht bekannt kann auf das Modul „hochgenaue cp-Bestimmung“ zurückgegriffen werden.
Die Anisotropie-Technik kann auch in Kombination mit „Single Side Test“ kombiniert werden, die Verwendung von zwei Proben wird jedoch empfohlen.

Slab Modul

optional verfügbar für TPS 3500, TPS 2500S, TPS 2200 und TPS 500S

Die Slab-Technik ist für scheiben- und plattenförmige Proben mit hoher Wärmeleitfähigkeit (λ > 5 W/mK). Lediglich die Dicke der Probe muss bekannt sein, typische Proben sind z.B. Wafer oder hochleitfähige Materialien aus der Elektronik.

Thin Film Modul

optional verfügbar für TPS 3500, TPS 2500S und TPS 2200
Mit diesem Modul sind Messungen an Folien und Filmen oder an Beschichtungen auf gut leitfähigen Substraten möglich. Gemessen wird dabei der thermische Übergangswiderstand, mit der Kenntnis der exakten Foliendicke wird die Wärmeleitfähigkeit ermittelt. Die zulässigen Dicken liegen zwischen ca. 20 und 500 µm, die λ-Werte können zwischen 0,01 und 5 W/mK liegen.

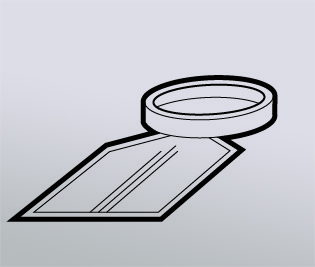

cp Modul

optional verfügbar für TPS 3500, TPS 2500S, TPS 2200 und TPS 1500, eingeschränkt auch für TPS 500S
Die Hot Disk Basissoftware ermittelt bei Standardmessungen den cp-Wert (pro Volumeneinheit) aus dem Verhältnis von Wärmeleitfähigkeit und Temperaturleitfähigkeit. Für hochgenaue cp-Messungen steht das cp-Modul zur Verfügung. Die bis zu ca. 1 Cent große Probe wird dabei in einer Goldzelle vermessen. Durch die relativ hohe Einwaage erhält man sehr exakte und repräsentative Werte für cp. Gut wärmeleitende Bulk-Materialien können auch als kubikzentimertergroße Probenstücke (z.B. zylindrisch) ohne die Verwendung der Goldzelle gemessen werden.

Structural Probe Modul

optional verfügbar für TPS 3500 und TPS 2500S
Diese Technik ermöglicht bei Kenntnis der spezifischen Wärmekapazität die Bestimmung der Wärmeleitfähigkeit in Abhängigkeit der Eindringtiefe in die Probe. Daher kann die Technik zur Untersuchung von Defekten oder Inhomogenitäten z.B. im Bereich der zerstörungsfreien Qualitätsprüfung eingesetzt werden.

Low-Density / Highly Insulation Modul

optional verfügbar für TPS 3500, TPS 2500S, TPS 2200 und TPS 1500
Bei der Messung von extrem schlechten Wärmeleitern mit geringer Dichte wie z.B. Aerogele beginnt der Wärmeabfluss über den Sensor bzw. die Sensorkabel die Messung zu beeinflussen. Dieses Modul ermöglicht eine entsprechende Korrektur und damit die genaue Bestimmung der Wärmeleitfähigkeit an hoch wärmeisolierenden Materialien.

Automatization Modul

optional verfügbar für TPS 3500, TPS 2500S, TPS 2200 und TPS 1500
Für den Einsatz in QS und QC ermöglicht dieses Modul die Ansteuerung, Versuchskontrolle und Auswertung vom TPS System über ein TCP/IP Protokoll im Netzwerk. Es kommt auch zum Einsatz wenn kein direkter Zugriff auf das System möglich ist oder aus Sicherheitsgründen gewünscht
